Когда речь идет о сигналах в диапазоне мегагерц и гигагерц, становится важна уже не только целостность цепи и правильность подключения. Значение имеет то, с какой задержкой сигнал проходит по каждой линии и насколько одинаково ведут себя несколько кабелей, работающих одновременно.

Для систем связи, радаров, антенных комплексов, измерительного оборудования и другой ВЧ-техники даже небольшая разница между кабельными сборками может повлиять на итоговый результат. Поэтому фазирование здесь становится частью инженерной задачи еще на этапе проектирования и производства.

Что означает фазирование высокочастотного кабеля

Чтобы понять, почему длина ВЧ-кабеля имеет такое значение, достаточно вспомнить, что любой сигнал распространяется по линии передачи с определенной скоростью.

У сигнала есть длина волны, которая зависит от его частоты. Чем выше частота, тем короче длина волны. Поэтому расстояние, которое в обычной электрической системе кажется совершенно незначительным, в ВЧ-технике уже может соответствовать заметному фазовому сдвигу.

И здесь появляется понятие электрической длины кабеля.

Физически два кабеля могут иметь одинаковую длину, но при этом их электрические параметры будут немного отличаться. На скорость распространения сигнала влияет конструкция кабеля и характеристики диэлектрика. Поэтому при изготовлении фазированных сборок важно учитывать не только длину кабеля в миллиметрах, но и его электрические характеристики.

Представим систему, в которой несколько антенн получают один и тот же сигнал через отдельные кабельные линии. Если один сигнал приходит немного раньше другого, между ними возникает фазовый сдвиг. В зависимости от конструкции системы это может изменить направление сформированного луча, снизить уровень сигнала или привести к нежелательной интерференции.

Именно поэтому для ВЧ-кабелей иногда недостаточно сказать: «Все кабели одинаковой длины». Важно, чтобы они имели согласованные электрические характеристики.

Где фазирование особенно важно

Одна из самых показательных областей применения фазированных кабельных сборок это фазированные антенные решетки.

В ФАР направление радиосигнала формируется за счет согласованной работы большого количества антенных элементов. Электроника управляет фазой сигналов, поступающих на отдельные элементы, и за счет этого может изменять направление луча без механического поворота всей антенны.

Если характеристики соединительных кабелей начинают заметно различаться, система получает дополнительную фазовую ошибку. Для сложных антенных комплексов это уже становится частью общей погрешности системы.

Похожий принцип используется в системах MIMO, которые применяются в современной беспроводной связи. Несколько каналов работают одновременно, и для корректной обработки сигналов важно сохранять согласованные характеристики между трактами.

Есть и другие области, где требования к фазовой стабильности особенно высокие. Это измерительные комплексы, векторные анализаторы цепей, радиолокационные системы, авиационная электроника и специализированное медицинское оборудование.

В таких системах кабель становится полноценной частью измерительного или сигнального тракта. Поэтому его параметры необходимо учитывать вместе с характеристиками остальных компонентов.

Почему фаза меняется даже у качественного кабеля

На первый взгляд может показаться, что достаточно один раз изготовить кабель нужной длины и вопрос решен. На практике всё сложнее.

Один из факторов это температура. При нагреве и охлаждении меняются физические размеры материалов и характеристики диэлектрика. В результате меняется электрическая длина кабеля и, соответственно, фазовая задержка сигнала.

Особенно внимательно к этому относятся при изготовлении фазостабильных кабелей. Их конструкция и материалы подбираются таким образом, чтобы минимизировать изменение характеристик при изменении температуры.

Еще один фактор это механическое воздействие. Изгиб, растяжение и сдавливание могут менять геометрию кабеля и его электрические параметры. Для обычного кабеля небольшое изменение формы может быть практически незаметным. Для высокочастотной линии оно уже способно повлиять на фазу и другие характеристики сигнала.

Поэтому при проектировании ВЧ-сборки важно учитывать, как кабель будет проложен и эксплуатироваться. Если изделие должно регулярно изгибаться, требования к его конструкции будут отличаться от требований к жестко установленной линии.

Как изготавливают фазированные ВЧ-кабельные сборки

Фазирование начинается еще на этапе производства.

Сначала определяется требуемая длина и характеристики кабельной сборки. После этого кабель подготавливается с необходимой точностью, устанавливаются ВЧ-разъемы и проводится контроль качества соединений.

Для комплектов фазированных кабелей особенно важно обеспечить согласованность между отдельными изделиями. Поэтому кабели могут подбираться и согласовываться попарно или комплектами по результатам измерений. Такой подход позволяет получить набор линий с максимально близкими характеристиками.

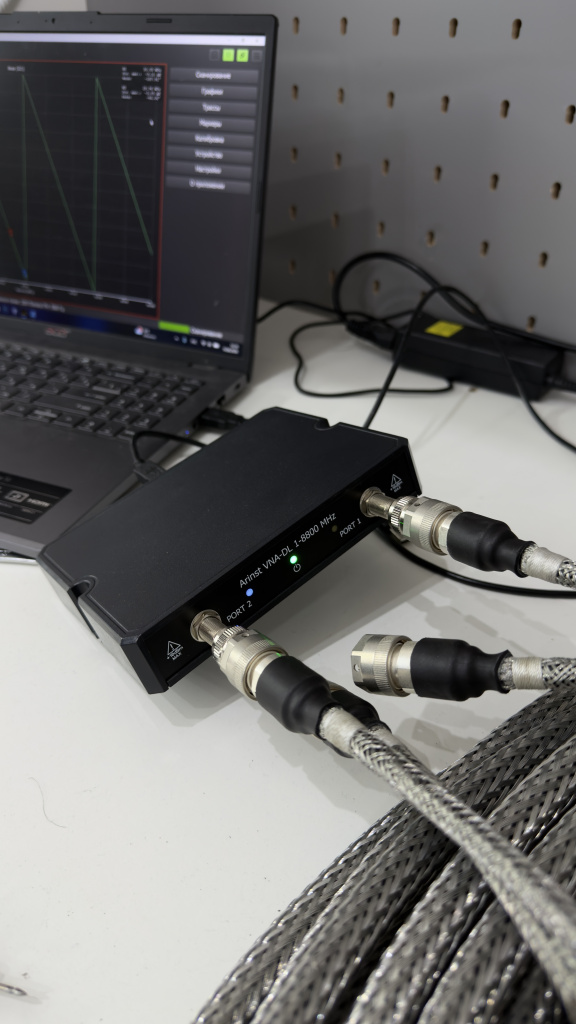

Здесь уже недостаточно визуально проверить качество сборки. Необходимо измерительное оборудование, которое позволяет оценить электрические параметры линии в заданном диапазоне частот. В зависимости от требований проекта контролируются фазовые характеристики, потери, согласование и другие параметры ВЧ-тракта.

По результатам измерений можно определить, насколько отдельная кабельная сборка соответствует заданным требованиям и насколько близки ее характеристики к другим изделиям в комплекте. Это особенно важно для систем, где несколько ВЧ-линий работают одновременно и должны сохранять согласованность между собой.

Почему важна точность изготовления

При производстве ВЧ-кабелей большое значение имеет качество каждой операции.

Точность резки влияет на длину линии. Установка разъема влияет на геометрию соединения. Нарушение конструкции экрана или диэлектрика может изменить параметры тракта.

Даже способ обращения с кабелем во время сборки имеет значение. Сильный перегиб, неправильная фиксация или механическое воздействие могут изменить его характеристики.

Поэтому фазированная кабельная сборка требует более строгого технологического подхода. Все операции должны быть повторяемыми, а параметры готового изделия должны подтверждаться измерениями.

В некоторых технологиях дополнительно применяют предварительное термоциклирование. Кабель подвергается контролируемым температурным воздействиям, чтобы снизить влияние внутренних механических напряжений и сделать его характеристики более стабильными в дальнейшем.

Какие кабели используют для фазостабильных сборок

Требования к кабелю определяются конкретной задачей и рабочим диапазоном частот.

Большое значение имеет диэлектрик. Используются различные варианты фторопластовых материалов, в том числе вспененные и микропористые структуры. Их характеристики влияют на скорость распространения сигнала и стабильность электрической длины.

Отдельно рассматривается конструкция экрана. Плетеный экран, спиральная или ленточная конструкция по-разному ведут себя при изгибе. Поэтому для систем, где требуется высокая фазовая стабильность при механическом воздействии, конструкция кабеля подбирается с учетом условий эксплуатации.

По конструкции ВЧ-кабели могут быть жесткими, полужесткими и гибкими. Semi-rigid решения хорошо подходят для участков, где кабель после монтажа практически не меняет своего положения. Для динамических соединений используются более гибкие конструкции, рассчитанные на соответствующий режим эксплуатации.

Получается, что выбор кабеля начинается далеко не с вопроса «какой разъем поставить». Сначала нужно понять частотный диапазон, длину линии, допустимые потери, условия эксплуатации и требования к фазовой стабильности.

Что проверяют в готовой ВЧ-кабельной сборке

После изготовления кабельная сборка проходит контроль в соответствии с требованиями проекта.

Сначала проверяется качество установки разъемов, соответствие конструкции документации и отсутствие механических повреждений. Затем выполняются необходимые электрические и высокочастотные измерения.

Для фазированных сборок особенно важно сравнение характеристик между отдельными кабелями. Если заказчику требуется комплект из нескольких согласованных линий, они рассматриваются именно как единая система. В зависимости от задачи контролируются потери, согласование и фазовые характеристики в заданном диапазоне частот.

Результаты измерений позволяют подтвердить соответствие готового изделия установленным требованиям и зафиксировать фактические параметры кабельной сборки.

Именно здесь хорошо видно отличие ВЧ-производства от обычной сборки кабеля. Внешне две кабельные сборки могут выглядеть практически одинаково, при этом их электрические характеристики способны отличаться. Определить такую разницу визуально невозможно, поэтому для ВЧ-изделий измерительный контроль становится обязательной частью производства.

Почему фазирование лучше закладывать еще на этапе проекта

Фазовую стабильность значительно проще обеспечить, когда требования к ней определены заранее.

Если проект уже запущен в производство, а проблема с рассогласованием трактов обнаруживается только во время настройки оборудования, приходится искать причину в готовой системе. Иногда это приводит к замене кабелей, дополнительным измерениям и корректировке конструкции.

Поэтому при разработке ВЧ-системы стоит заранее определить, какие параметры должны иметь кабельные сборки и насколько жесткими должны быть требования к их согласованию.

Это касается не только длины. Важно учитывать диапазон частот, допустимый фазовый разброс, потери, тип разъемов, условия прокладки и температурный диапазон эксплуатации.

Чем сложнее система, тем важнее рассматривать кабель как часть ВЧ-тракта уже на этапе проектирования.
